GA44H双杠杆式安全阀

上海众野阀门有限公司在生产GA44H双杠杆式安全阀中有着精湛的技术与先进的设备，选型请提供GA44H双杠杆式安全阀的口径、压力、介质、材质等参数。

详细介绍

一、GA44H双杠杆式安全阀产品描述

GA44H双杠杆安全阀利用杆杆平衡来控制管道的压力，双杠杆式安全阀与单杠杆式安全阀是是一样的，双杠杆式安全阀是由两个重锤平衡在安全阀的两边，利用两边的平衡力来确定压力的整定压力，使用在介质温度小于450°的锅炉、电站、容器上，防止压力过高而引起的爆炸等现象。杠杆式安全阀就是利用重锤和杠杆来平衡作用在阀瓣上的力，通过调整重锤在杠杆上的位置或改变重锤的重量来调整校正安全阀的开启压力的安全阀。

二、GA44H双杠杆安全阀零部件材料

序号	零件名称	材料
1	阀座	WCB
2	阀瓣	2Cr13
3	重锤	铸铁
4	阀体	碳钢/铬钼钢
5	阀杆	2Cr13
6	杠杆	碳钢
7	导向套	不锈钢

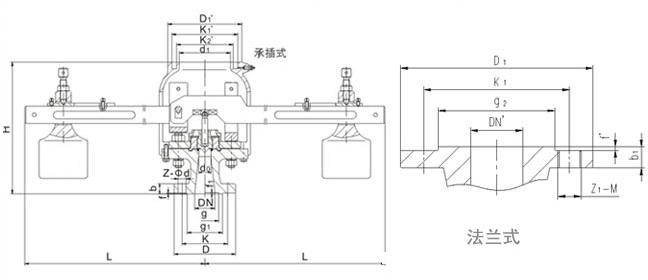

三、GA44H双杠杆安全阀外形尺寸

图片关键词

公称压力 PN(Mpa)	公称通径 DN(mm)	尺寸
		do-z	H	L	承插式				法兰式
		do-z	H	L	d1	k2	k3	D3	DN'	D2'	D1'	D'	z1-ød1
1.6	80	50×2	410	840	120	145	162	190	150	210	240	280	8-ø23
2.5	80	50×2	410	840	120	145	162	190	150	210	240	280	8-ø23
4.0	80	50×2	410	840	120	145	162	190	150	240	240	280	8-ø23
6.4	80	40×2	480	840	120	145	162	190	200	280	280	315	8-ø18
