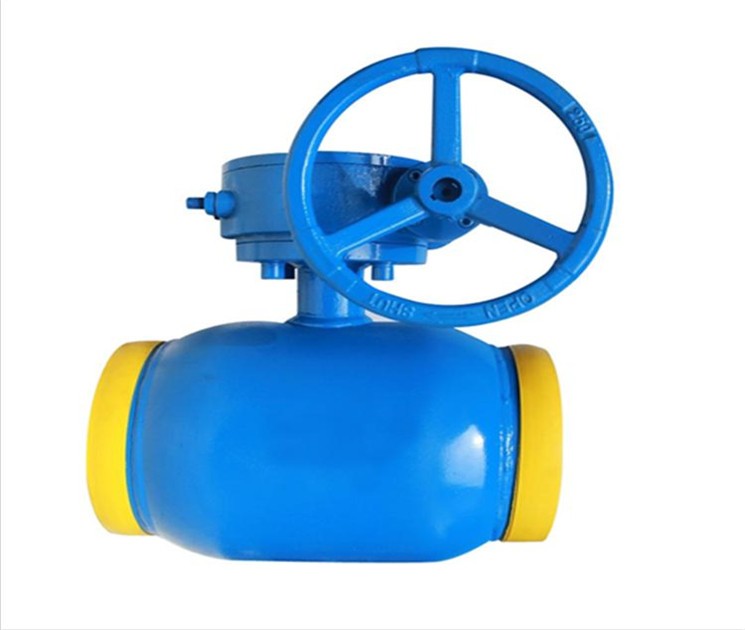

Q367F全焊接球阀
上海众野阀门有限公司在生产Q367F全焊接球阀中有着精湛的技术与先进的设备，选型请提供Q367F全焊接球阀的口径、压力、介质、材质等参数。
详细介绍
一、Q367F全焊接球阀产品概述
Q367F全焊接球阀是一种蜗轮传动，整体结构采用全焊接制造工艺，公称通径从DN50～DN1000(mm)，压力范围为1.6-16(Mpa)的固定球阀，焊接标准按:GB12224执行，该阀具有免维修、密封性能好、可靠性高、产品无外漏、安全度高、使用寿命长等优点，特别适用于输油、输气等长输管线以及对管道要求高的重要场所。
Q367F全焊接球阀的重量是同规格分体式球阀的80%左右，单台全焊接球阀具备上下游阀座双道密封，可以取代两台常规分体式管线球阀。我厂自主研发生产的全焊接球阀，产品质量经国家权威部门检测，达到国外同类产品先进水平，在国内居于领先地位。
二、Q367F全焊接球阀主要零部件材料表
序号 | 零件名称 | 材料名称 | ||||
1 | 阀体/阀盖 | A105 | 304 | 316 | 304L | 316L |
2 | 球体 | A105+HCr(Nip)/2Cr13 | 304 | 316 | 304L | 316L |
3 | 阀杆 | 2Cr13 | 304 | 316 | 304L | 316L |
4 | 阀座 | PTFE、PPL、尼龙101、铬镍系不锈钢、硬质合金 | ||||
三、Q367F全焊接球阀主要执行标准表
序号 | 主要执行标准 | |
1 | 设计和制造 | GB/T12237-2007 |
2 | 检验和试验 | GB/T13927-2008/JB9092-1999 |
3 | 结构长度 | GB/T12221-2005;JD-2004 |
四、Q367F全焊接球阀主要外形尺寸表
公称通径 PN(MPa) | 公称通径 DN(mm) | 球孔直径 d(mm) | 尺寸(mm) | 重量(kg) | |||
L | H1 | H2 | W | ||||
1.6 | 50 | 51 | 216 | 165 | 100 | 400 | 24 |
80 | 76 | 283 | 90 | 110 | 700 | 50 | |
100 | 102 | 305 | 200 | 130 | 850 | 75 | |
150 | 152 | 457 | 270 | 175 | 600 | 195 | |
200 | 203 | 521 | 300 | 210 | 600 | 280 | |
250 | 254 | 559 | 380 | 274 | 600 | 440 | |
300 | 305 | 635 | 420 | 305 | 800 | 570 | |
350 | 337 | 762 | 450 | 340 | 800 | 800 | |
400 | 387 | 838 | 530 | 395 | 800 | 1480 | |
450 | 438 | 914 | 560 | 440 | 800 | 2350 | |
500 | 489 | 991 | 605 | 470 | 800 | 2400 | |
600 | 591 | 1143 | 680 | 580 | 800 | 4050 | |
700 | 686 | 1346 | 760 | 640 | 800 | 6160 | |
800 | 781 | 1524 | 870 | 730 | 800 | 7200 | |
2.5-4.0 | 50 | 51 | 216 | 165 | 100 | 400 | 30 |
80 | 76 | 283 | 90 | 110 | 700 | 58 | |
100 | 102 | 305 | 200 | 130 | 850 | 95 | |
150 | 152 | 457 | 270 | 175 | 600 | 210 | |
200 | 203 | 521 | 300 | 210 | 600 | 318 | |
250 | 254 | 559 | 380 | 274 | 600 | 440 | |
300 | 305 | 635 | 420 | 305 | 800 | 575 | |
350 | 337 | 762 | 450 | 340 | 800 | 800 | |
400 | 387 | 838 | 530 | 395 | 800 | 1840 | |
450 | 438 | 914 | 560 | 440 | 800 | 2700 | |
500 | 489 | 991 | 605 | 470 | 800 | 2890 | |
600 | 591 | 1143 | 680 | 580 | 800 | 4640 | |
700 | 686 | 1346 | 760 | 640 | 800 | 6700 | |
800 | 781 | 1524 | 870 | 730 | 800 | 7810 | |
900 | 876 | 1727 | 980 | 810 | 800 | 9480 | |
1000 | 978 | 1956 | 1040 | 910 | 800 | 13800 | |
上海众野阀门是一家专业生产各类高低压阀门生产商，主要有：水力控制阀、波纹管截止阀、蒸汽减压阀、不锈钢球阀、浮动球阀、V型球阀、焊接球阀、三通球阀、四通球阀。如需选型，请把口径、压力、介质、材质等参数报给我们，我们由工程师为您选型，我们以优质的服务换来客户最真诚的回顾。
