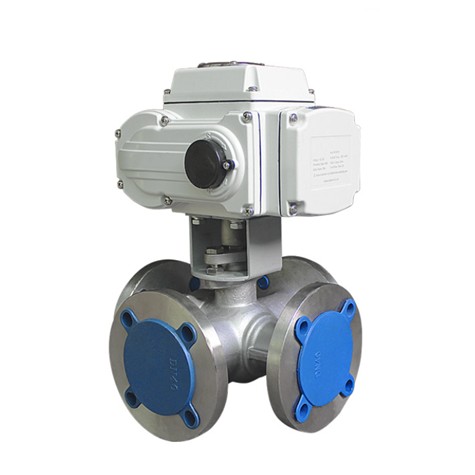

Q946F电动四通球阀
  • Q946F电动四通球阀

Q941F电动四通球阀是采用角行程电动执行器及四通球阀组成,在石油、天然气、矿石的开采、提炼加工和管道输送系统中。

详细介绍

Q946F电动四通球阀产品概述

Q946F电动四通球阀是采用角行程电动执行器及四通球阀组成,在石油、天然气、矿石的开采、提炼加工和管道输送系统中;在化工产品和食品经营中;在水电、火电的电力经营系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金经营系统中;电动四通球阀得以的应用,是一种与经营建设、人民生活息息相关的机械产品。电动四通球阀密闭在管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个点。

Q946F电动四通球阀结构特点

1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体时,流体阻力小。

2、密封性能:阀座采用具有弹性变形和PTFE材料,达到良好密封性能阀门的稳定性。

3、使用寿命较长:阀门的阀芯和光颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的抗腐蚀性作用,阀门使用寿命。

Q946F电动四通球阀技术参数

● 阀体及内件

阀体形式

四通铸造阀体

公称通径

DN50~600mm

公称压力

PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K

法兰标准

JB/T79.2-1994、 ASME/ANSI B165

连接形式

法兰式

压盖型式

压盖压紧式

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

设计和制造

GB/T12237-1989; APl608

检验和试验

GB/T13927-1992; APl 598

● 执行机构

执行器型号

CHR、3810R、DZW、HQ、PSQ

主要技术参数

电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V-DC、输出信号:4-20mA·DC

防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄

环境温度:-25~+70℃、环境湿度:≤95%

注:如需详细执行器参数,请进入电动执行器页面进行查阅。



流向原理图:

如图:“LL’’型四通球阀操作板手或执行器将球体转动90°,同时对两种介质的流向进行切换,即方便而快,实现一阀多用。

图片关键词

“LL”型介质切换图



零件材料:

阀体/阀盖

GB

WCB

ZGlCrl8Ni9Ti

ZGOCfl8Nil2M02Ti

ASTM

WCB

CF8

CF8M

球体

GB

2Crl3

1Cfl8Ni9Ti

0Cfl8Ni12M02Ti

ASTM

420

304

316

阀杆

GB

2Crl3

1Crl8Ni9Ti

0Crl8Ni12M02Ti

ASTM

420

304

316

阀座

GB

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

ASTM

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

填料

GB

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

ASTM

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

螺栓

GB

35

0Crl8Ni9

0Crl8Ni9

ASTM

A193B7

A320-B8

A320-B8

螺母

GB

45

0Cfl8Ni9

0Crl8Ni9

ASTM

A1942H

A194-8

A194-8



性能规范:

公称压力(MPa)

常温最大工作压力(MPa)

壳体试验压力(MPa)

气密封试验压力(MPa)

高压密封试验压力(MPa)

PN1.6

1.6

2.4

0.6

1.76

PN2.5

2.5

3.8

0.6

2.75

PN4.0

4.0

6.0

0.6

4.4

l50LB

2.0

3.0

0.6

2.2



主要外形及连接尺寸:

公称压力PN

公称通径DN

尺寸(mm)

L

L0

D

D1

D2

b

z-φd

H1

A

1.6MPa

50

260

130

165

125

100

16

4-ф18

205

根据配置
执行机构
大小而定

65

320

160

185

145

120

18

4-ф18

245

80

320

160

200

160

135

20

8-ф18

305

100

370

185

220

180

155

20

8-ф18

340

125

510

255

250

210

185

22

8-ф18

425

150

510

255

285

240

2’0

24

8-ф23

450

200

580

290

340

295

265

26

12-ф23

480

250

670

335

405

355

320

30

12-ф25

530

300

760

380

460

410

375

30

12-ф25

585

350

850

425

520

470

435

34

16-ф25

625

400

980

490

580

525

485

36

16-ф30

670

450

1080

540

640

585

545

40

20-ф30

705

500

1220

610

715

650

608

44

20-ф34

765

600

1360

680

840

770

718

48

20-ф41

840
