200X减压阀
上海众野阀门有限公司在生产200X减压阀中有着精湛的技术与先进的设备，选型请提供200X减压阀的口径、压力、介质、材质等参数。
详细介绍
一、200X减压阀概述
200X减压阀是一种常用于消防上的减压阀，与蒸汽减压阀不同，不管是在结构上还是在于使用范围也不一样，蒸汽减压阀适合用在蒸汽管道上，而200X减压阀用于生活给水、消防 给水及其他工业给水系统，通过调节减压导阀，即可调节主阀的出口压力。200X减压阀上都是应该安装过滤器，过滤器出杂志，避免出现堵塞，出口压力不因进口压力、进口流量的 变化而变化，安全可靠地将出口压力维持在设定值上，并可根据需要调节设定值以达到减压目的。
二、200X减压阀结构特点和用途

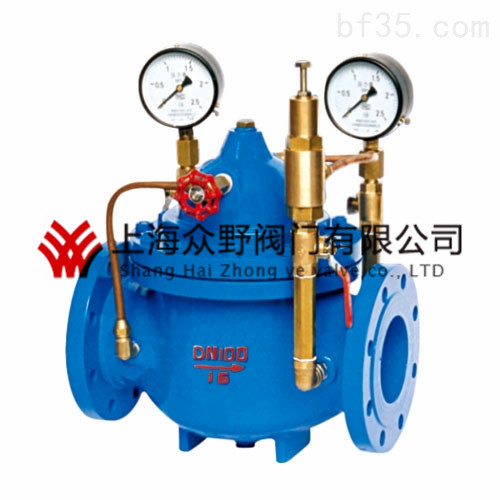

200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。 本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。 本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
三、200X减压阀主要技术参数
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
最高进口压力(MPa) |
出口可调压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
||
|
2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |
四、200X减压阀主要零件材料
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
浮球阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |
五、200X减压阀主要尺寸
|
公称通径DN(mm) |
尺寸(mm) |
||
|
L |
宽 |
H |
|
|
20 |
150 |
245 |
195 |
|
25 |
160 |
254 |
208 |
|
32 |
180 |
263 |
222 |
|
40 |
200 |
272 |
237 |
|
50 |
203 |
282 |
254 |
|
65 |
216 |
292 |
272 |
|
80 |
241 |
310 |
282 |
|
100 |
292 |
330 |
303 |
|
125 |
330 |
358 |
344 |
|
150 |
356 |
385 |
385 |
|
200 |
495 |
438 |
437 |
|
250 |
622 |
490 |
532 |
|
300 |
698 |
550 |
600 |
|
350 |
787 |
617 |
677 |
|
400 |
914 |
693 |
764 |
|
450 |
978 |
778 |
862 |
|
500 |
978 |
873 |
972 |
|
600 |
1230 |
980 |
1096 |
上海众野阀门是一家专业生产各类高低压阀门生产商，主要有：水力控制阀、波纹管截止阀、蒸汽减压阀、三通球阀、四通球阀、水用减压阀、安全阀、Y型过滤器、篮式过滤器等产品。如需选型，请把口径、压力、介质、材质等参数报给我们，我们由工程师为您选型，我们以优质的服务换来客户最真诚的回顾。
